Televac® 2A NASA Mini Thermocouple Vacuum Gauge Tube (Pirani)

Part Numbers: 2-2100-31, 2-2100-97


Compatible With: MX200, MX200 EthernetIP, MV2A, Compact 2A, VacuGuard™, B2A Portable


Caractéristiques et avantages :

  • Transducteur à vide compact, robuste et résistant à la contamination
  • Standard Pirani 1/8″ bride/raccord NPT
  • Transducteur de vide à capuchon avec joint et câble d'attache
  • Remplacement du manomètre à vide
  • Excellent service d'assistance aux clients pour les capteurs à vide
  • Filtres à jauge de convection disponibles pour les environnements fortement contaminés

The Televac® 2A NASA Mini is a smaller, more robust version of our 2A thermocouple vacuum gauge tube originally designed for NASA. Our 2A NASA Mini thermocouple vacuum gauge tube (also often called a Pirani or vacuum pressure gauge) is widely considered our most robust and contamination resistant low vacuum pressure gauge due to the Pirani filament design and operating temperature, and it’s simple to install because it can be mounted in any orientation.

Le mini 2A de la NASA est environ deux fois plus petit et plus volumineux que les tubes de thermocouples traditionnels. La principale limite de ce thermomètre à vide à thermocouple est qu'avec tous nos contrôleurs de vide, ce capteur de vide à thermocouple ne lira que de 1*10-3 Torr (1 micron) à 20 Torr (20 000 microns), au lieu d'aller jusqu'à l'atmosphère (760 Torr).

This vacuum gauge also has slightly reduced accuracy over some parts of its operating range when compared to the 4A convection Pirani vacuum gauge. The 2A NASA Mini vacuum pressure gauge can be operated by several Televac® controllers, including the MX200, MX200 EthernetIP, MV2A, Compact 2A, VacuGuard™, and B2A Portable.

Product Description
Prix
Quantité
Acier inoxydable 1/8" NPT
1/8” NPT Stainless Steel
PN: 2-2100-31
$685.00
4-VCR Mâle en acier inoxydable
4-VCR Male Stainless Steel
PN: 2-2100-97
$745.00
Gamme de fonctionnement 1*10-3 Torr à 20 Torr
Sortie analogique Dépendant du contrôleur
Tension d'alimentation Dépendant du contrôleur
Tension maximale 5 V
Puissance maximale 55 mW
Température maximale du filament 250 °C
Orientation de montage Tout
Milieu de calibrage Air sec ou azote
Surpression 125 psi
Résolution de la sortie analogique Dépendant du contrôleur
Température de fonctionnement -54 °C à 93 °C
Température de stockage -54 °C à 93 °C
Température de cuisson 400 °C
Temps de réponse ≤ 1 s

Précision
1 mTorr à 10 mTorr ±1 mTorr
10 mTorr à 100 mTorr ±10% de la lecture
100 Torr à 1 Torr ±20% de la lecture
1 Torr à 20 Torr Indication seulement
Sortie analogique ±10 mV

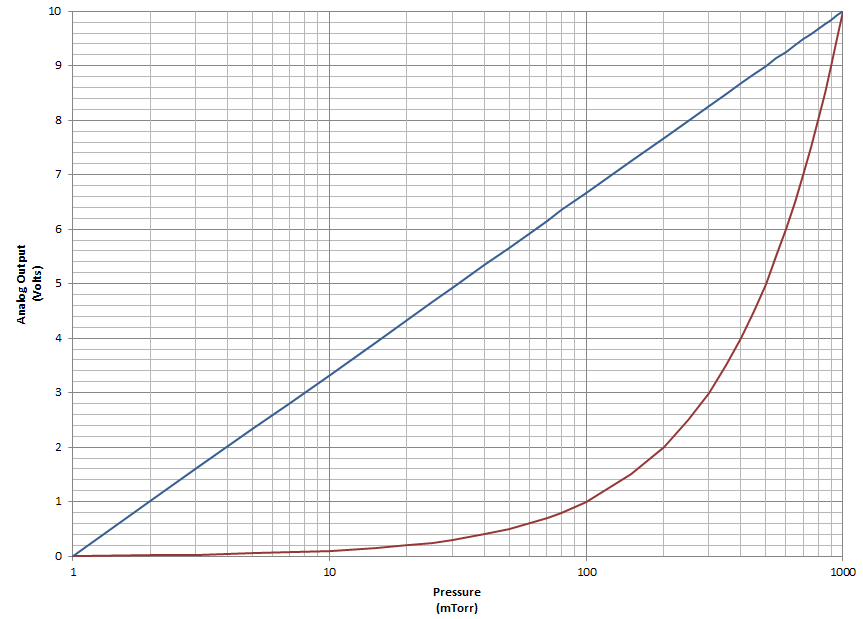

Comportement des sorties analogiques

Jauge à vide à thermocouple Televac Jauge à vide à transducteur
Applications spatiales
