Televac AN 3016: MX200 이더넷IP 로크웰 오토메이션 알렌-브래들리 컴팩트로이즈 PLCs용 EDS 파일

MX200 이더넷IP 진공 컨트롤러 로크웰 오토메이션 앨런 브래들리 컴팩트로직 스플렉스 PLCs용 EDS 파일 로드

설명

이 애플리케이션 노트에서는 전자 데이터 시트(EDS) 파일을 로크웰 오토메이션 Allen-Bradley CompactLogix 프로그래밍 가능 로직 컨트롤러(PLC)로 다운로드하는 프로세스를 설명합니다. EDS 파일에는 모든 공급 업체 및 모듈이 포함되어 있습니다.
EthernetIP 네트워킹 장치에 대한 정보와 클래스 3 매개 변수 및 클래스 1 연결 정보의 전체 목록. PLC 운영자는 파일을 사용하여 데이터 변수 링크 경로, 크기 및 데이터를 조회할 수 있습니다.
를 입력하고 작업을 위해 원하는 연결을 설정합니다.

클래스 1 및 클래스 3 연결에 대한 전체 설명과 데이터 인스턴스, 이름, 배열 길이, 액세스 및 설명을 포함한 전체 ADI 테이블과 이에 대한 자세한 내용은 MX200 이더넷IP 사용 설명서를 참조하십시오.
IP 주소 구성.

EDS 파일 로드

1.1 장치 뒷면의 MX200 이더넷IP 포트를 PLC에 연결합니다.

1.2 로크웰 오토메이션의 EDS 마법사를 사용하여 도구 -> EDS 하드웨어 설치 도구를 선택하여 EDS 파일 가져오기

1.3 EDS 파일을 찾아 찾습니다. 이 단계를 완료하기 전에 "Televac_MX200_Ethernetip.eds" 파일이 다운로드되었는지 확인하십시오. EDS 파일이로드되면 다음을 클릭하십시오.

1.4 파일 설치 테스트 결과 확인

1.5 원하는 경우 모듈의 아이콘을 변경하고 다음을 클릭합니다.

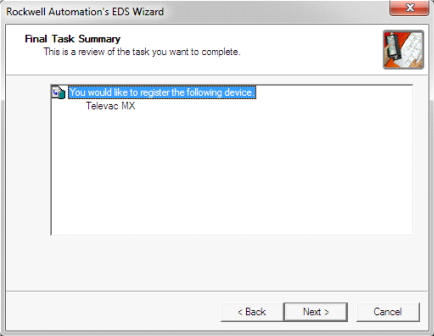

1.6 등록 확인

1.7 마침을 클릭합니다.

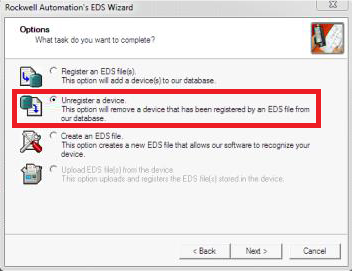

1.8 나중에 파일을 업데이트하려면 먼저 파일 등록을 취소해야 합니다. 그런 다음 1~7단계를 수행합니다.

연결 설정

2.1 새 모듈을 네트워크에 추가합니다. 이렇게하려면 이더넷 -> 새 모듈을 마우스 오른쪽 버튼으로 클릭하십시오.

2.2 검색 창에 "fredericks"를 입력하여 모듈을 찾습니다. Televac MX 모듈을 선택합니다.

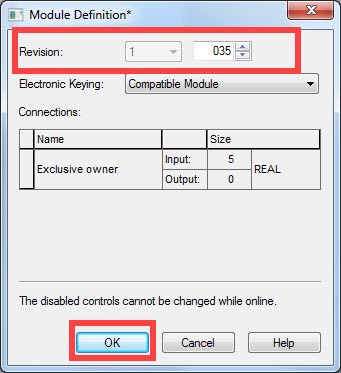

2.3 장치 이름 및 IP 주소를 설정하고 모듈 정의 변경을 클릭합니다.

2.4 데이터 유형을 실제로 설정

2.5 이제 EDS에 제공된 데이터 변수에 대한 연결을 설정할 수 있습니다. 설정 및 작동과 관련된 자세한 내용은 MX200용 이더넷IP 사용 설명서를 참조하십시오.
